انواع لوله کاروگیت و تفاوت آنها

لوله های کاروگیت (Corrugated Pipe) یکی از پرکاربردترین انواع لوله در صنایع مختلف از جمله فاضلاب، زهکشی، انتقال آب، کابل های برق و مخابرات، پل سازی و پروژه های عمرانی هستند. این لوله ها به دلیل ساختار موج دار (کاروگیت) دیواره خود، مقاومت مکانیکی بسیار بالایی در برابر فشارهای خارجی خاک، بار ترافیکی و نشست زمین دارند و در عین حال وزن سبک، نصب سریع و قیمت مناسب تری نسبت به لوله های بتنی، چدنی یا فولادی دارند.

در این مقاله به طور کامل به انواع لوله های کاروگیت، مواد سازنده، انواع مختلف آن ها، استانداردهای تولید، کاربردها و تفاوت های اساسی بین انواع رایج آن پرداخته می شود.

لوله کاروگیت چیست؟

لوله کاروگیت لوله ای پلاستیکی است که دیواره آن به صورت موج دار (حلقه ای یا مارپیچ) طراحی شده است. این موج دار بودن باعث افزایش چشمگیر مقاومت خمشی و فشاری لوله می شود و امکان دفن آن در عمق های زیاد (حتی تا ۲۰ متر) را بدون نیاز به بستر بتنی فراهم می کند. لوله های کاروگیت معمولاً در دو نوع اصلی تولید می شوند:

1. لوله کاروگیت تک جداره
2. لوله کاروگیت دوجداره

علاوه بر این دو نوع اصلی، بر اساس جنس مواد اولیه نیز دسته بندی های دیگری داریم که در ادامه توضیح داده می شود.

لوله کاروگیت چیست؟ لوله کاروگیت نوعی لوله پلیمری (عمدتاً پلی اتیلن سنگین یا پلی پروپیلن) با دیواره موج دار است که به دلیل ساختار کاروگیت (حلقه ای یا مارپیچ) خود مقاومت بسیار بالایی در برابر فشار خاک و بارهای خارجی دارد. این لوله ها در دو نوع تک جداره (مناسب زهکشی و حفاظت کابل) و دوجداره (مناسب شبکه های اصلی فاضلاب و انتقال سیال) تولید می شوند و به عنوان جایگزین مدرن لوله های بتنی و چدنی شناخته می شوند. اگر به دنبال راهنمای جامع برای شناخت کامل انواع، کلاس های مقاومتی (SN4، SN8، SN16)، جنس مواد، کاربردها و نکات مهم انتخاب و خرید هستید، مطالعه دقیق مشخصات فنی، استانداردهای تولید (مانند ISIRI 9116 و EN 13476) و مقایسه وزن، قیمت و عمر مفید لوله کاروگیت بهترین راه برای تصمیم گیری صحیح در پروژه های عمرانی، فاضلاب و زهکشی خواهد بود.

انواع لوله کاروگیت بر اساس جنس مواد اولیه

۱. لوله کاروگیت پلی اتیلن (PE – Polyethylene)

• پرکاربردترین نوع لوله کاروگیت در جهان و ایران
• مواد اولیه: پلی اتیلن سنگین (HDPE) یا گاهی MDPE
• دانسیته بالا (Heavy Duty)
• مقاومت عالی در برابر مواد شیمیایی، اسیدها، بازها و خوردگی
• عمر مفید بیش از ۵۰ تا ۱۰۰ سال
• قابلیت بازیافت ۱۰۰٪
• مناسب برای فاضلاب بهداشتی و صنعتی، زهکشی، انتقال آب باران، عبور کابل برق و مخابرات
• استانداردهای رایج: DIN 16961, EN 13476, ISIRI 9116 (ایران)

۲. لوله کاروگیت پلی پروپیلن (PP – Polypropylene)

• مقاومت حرارتی بالاتر از پلی اتیلن (تا حدود ۱۰۰ درجه سانتی گراد به صورت مداوم)
• سختی و مقاومت مکانیکی بیشتر نسبت به PE
• وزن مخصوص کمی بالاتر از پلی اتیلن
• مناسب برای فاضلاب صنعتی داغ، کارخانه های شیمیایی، پتروشیمی
• قیمت بالاتر از نوع پلی اتیلنی
• استاندارد: EN 13476 نوع B

۳. لوله کاروگیت PVC (پلی وینیل کلراید)

• کمتر رایج در گذشته، امروزه کمتر استفاده می شود
• شکننده تر از PE و PP
• مقاومت کم در برابر اشعه UV و تغییرات دمایی شدید
• بیشتر در سایزهای کوچک و زهکشی سبک کاربرد دارد
• به تدریج جای خود را به پلی اتیلن داده است

انواع لوله کاروگیت بر اساس ساختار دیواره

۱. لوله کاروگیت تک جداره

• فقط یک لایه موج دار دارد
• دیواره داخلی و خارجی هر دو موج دار هستند
• وزن بسیار سبک
• انعطاف پذیری بالا
• مقاومت مکانیکی کمتر نسبت به نوع دوجداره
• کاربرد اصلی: زهکشی زمین های کشاورزی، کنار جاده ها، زمین های گلف، انتقال کابل برق و مخابرات (به عنوان کانال حفاظتی)
• معمولاً تا فشار حلقه ای ۱۶ یا ۳۱٫۵ کیلونیوتن بر مترمربع (SN4 یا SN8)
• قابلیت دفن تا عمق ۳–۴ متر

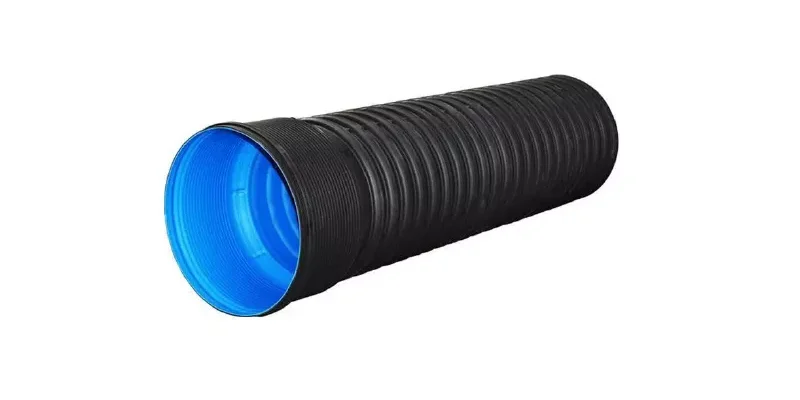

۲. لوله کاروگیت دوجداره

• دیواره خارجی موج دار (برای مقاومت در برابر فشار خاک)
• دیواره داخلی کاملاً صاف و صیقلی (برای کاهش اصطکاک و افزایش سرعت جریان)
• مقاومت حلقه ای بالا (۳۱٫۵، ۶۴ و حتی ۱۰۰ کیلونیوتن بر مترمربع)
• امکان دفن تا عمق ۱۵–۲۰ متر
• کاربرد اصلی: شبکه های جمع آوری و انتقال فاضلاب شهری و روستایی، خطوط اصلی زهکشی، پل سازی، منهول های کاروگیت، عبور رودخانه های کوچک
• اتصالات: کوپلر + واشر لاستیکی یا جوش اکستروژن

کلاس های مقاومت حلقه ای (Ring Stiffness) در لوله های کاروگیت دوجداره

• SN4 (۳۱٫۵ kN/m²) → عمق دفن تا ۶–۸ متر
• SN8 (۶۴ kN/m²) → عمق دفن تا ۱۰–۱۲ متر (پرکاربردترین کلاس در ایران)
• SN16 (۱۰۰ kN/m² و بالاتر) → پروژه های سنگین، زیر گذرگاه های پرترافیک، عمق زیاد

مقایسه دقیق لوله کاروگیت تک جداره و دوجداره

انواع خاص لوله کاروگیت

۱. لوله کاروگیت اسپیرال (مارپیچ)

• به جای حلقه های بسته، دیواره به صورت مارپیچ پیچیده شده
• امکان تولید در سایزهای بسیار بزرگ (تا ۴۰۰۰ میلی متر قطر)
• بیشتر برای مخازن سپتیک، منهول و حوضچه های بزرگ استفاده می شود
• در ایران با نام «لوله اسپیرال کاروگیت» شناخته می شود

۲. لوله کاروگیت فاضلابی با کوپلر یکپارچه (Integral Bell)

• یک سر لوله به صورت کارخانه ای گشاد شده (بل)
• نیازی به کوپلر جداگانه نیست
• سرعت نصب بالاتر، آب بندی بهتر

۳. لوله کاروگیت تقویت شده با نوار فولادی

• برای فشارهای داخلی بالا (مثل انتقال آب تحت فشار)
• داخل دیواره کاروگیت، نوار فولادی قرار داده می شود
• مقاومت در برابر فشار داخلی تا ۱۰ بار و بیشتر

مزایای کلی لوله های کاروگیت نسبت به لوله های سنتی

معایب و محدودیت ها

• حساسیت به اشعه UV (در صورت نگهداری طولانی در فضای باز باید پوشانده شود)
• نیاز به بستر مناسب و تراکم خاک اطراف لوله در پروژه های سنگین
• در صورت آتش سوزی مستقیم، پلی اتیلن می سوزد (هرچند در زیر خاک این مشکل وجود ندارد)

استانداردهای تولید و کنترل کیفیت در ایران

در ایران لوله های کاروگیت عمدتاً بر اساس استانداردهای زیر تولید و آزمون می شوند:

• ISIRI 9116-1 و ۹۱۱۶-۲ (ملی ایران)
• DIN 16961 (آلمان)
• EN 13476-1,2,3 (اروپا)
• ASTM F894 (آمریکا – برای لوله های تک جداره)

آزمون های اصلی شامل:

• آزمون مقاومت حلقه ای (Ring Stiffness)
• آزمون مقاومت ضربه ای (Impact Test)
• آزمون جوش کوپلر (درز جوش اکستروژن)
• آزمون آب بندی اتصالات

نتیجه گیری

لوله های کاروگیت به ویژه نوع دوجداره پلی اتیلن، در دو دهه اخیر به طور کامل جایگزین لوله های بتنی و چدنی در شبکه های فاضلاب و زهکشی ایران و جهان شده اند. تفاوت اصلی انواع مختلف این لوله ها در جنس مواد (PE، PP، PVC)، تعداد جداره (تک یا دوجداره)، کلاس مقاومت حلقه ای و نوع اتصال است.

انتخاب نوع مناسب لوله کاروگیت به عوامل زیر بستگی دارد:

• نوع سیال (فاضلاب بهداشتی، صنعتی، آب باران)
• عمق دفن و بار ترافیکی
• دمای سیال
• بودجه پروژه
• طول عمر مورد انتظار

در حال حاضر (سال ۱۴۰۴/۲۰۲۵) بیش از ۹۰٪ پروژه های فاضلاب شهری و روستایی جدید در ایران با لوله کاروگیت دوجداره پلی اتیلن کلاس SN8 اجرا می شود که نشان دهنده اعتماد بالای مهندسان و پیمانکاران به این محصول است.
