لوله های کاروگیت (Corrugated Pipe) از جمله پرکاربردترین انواع لوله های پلیمری در صنایع عمران، آب و فاضلاب، کشاورزی و زیرساخت های شهری هستند. این لوله ها به دلیل ساختار موج دار (کاروگیت) دیواره خارجی، مقاومت مکانیکی بالا، وزن سبک، انعطاف پذیری و هزینه نصب پایین، جایگزین مناسبی برای لوله های بتنی، چدنی و فولادی سنتی شده اند. لوله کاروگیت معمولاً از پلی اتیلن سنگین (HDPE)، پلی پروپیلن (PP) یا PVC ساخته می شود و در قطرهای ۱۰۰ تا ۳۰۰۰ میلی متر تولید می گردد.
این مقاله به عنوان یک راهنمای کامل نصب لوله کاروگیت تدوین شده است. هدف، ارائه اطلاعات فنی، عملی و گام به گام برای مهندسان، پیمانکاران، ناظران و حتی کاربران غیرحرفه ای است تا نصب ایمن، استاندارد و بادوام انجام شود. در ادامه به موضوعاتی نظیر انواع لوله کاروگیت، ابزار و تجهیزات مورد نیاز، مراحل حفاری، نصب، اتصالات، تست و نگهداری پرداخته می شود.
بخش اول: آشنایی با لوله کاروگیت

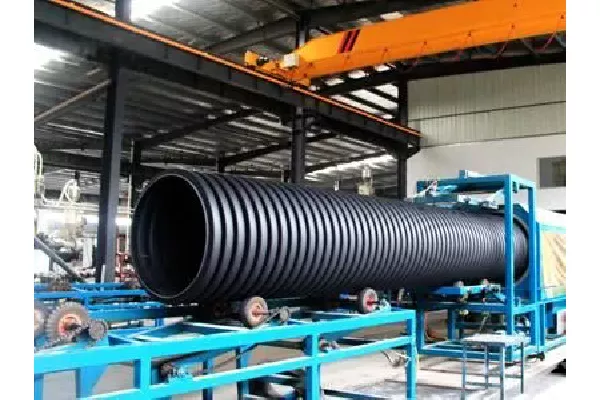

۱.۱ ساختار و جنس لوله

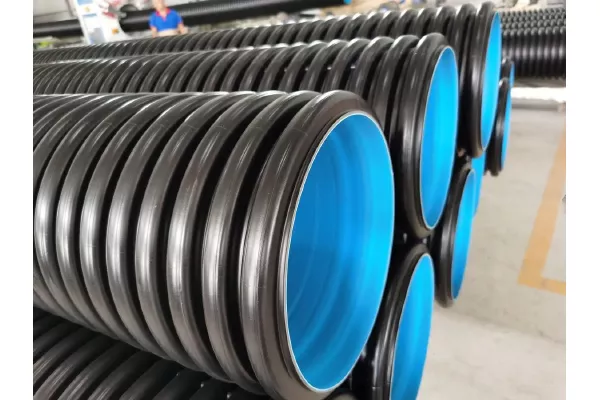

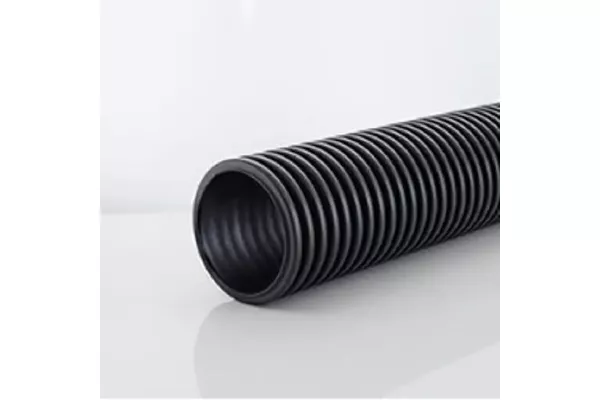

لوله کاروگیت دارای دو لایه است:
- لایه داخلی صاف: برای کاهش اصطکاک سیال و افزایش سرعت جریان.
- لایه خارجی موج دار: برای افزایش مقاومت در برابر فشار خاک، بار ترافیکی و تنش های خارجی.

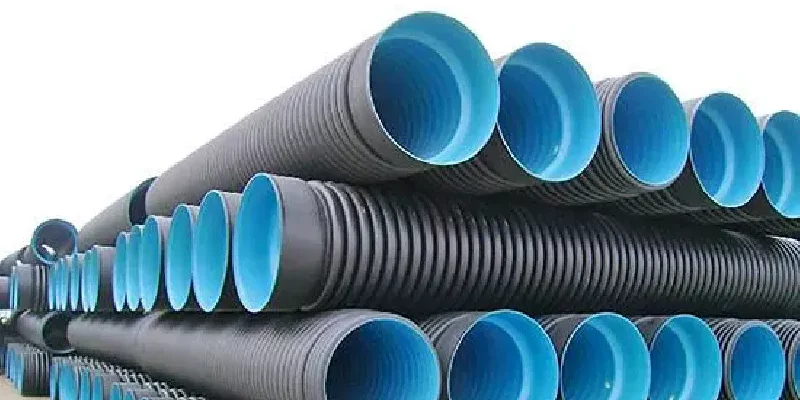

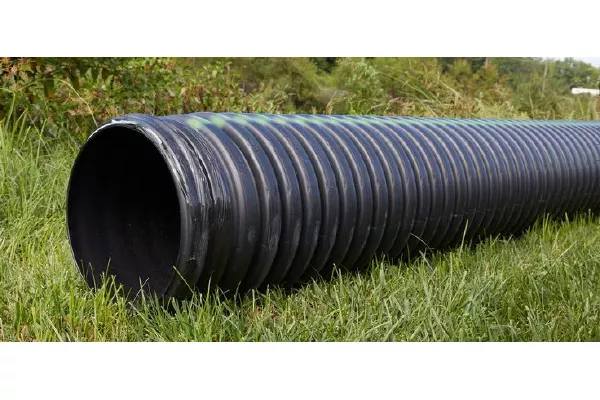

جنس اصلی معمولاً HDPE است که مقاومت شیمیایی بالا، عمر مفید بیش از ۵۰ سال و تحمل دمای -۴۰ تا +۶۰ درجه سانتی گراد را فراهم می کند. لوله های دوجداره کاروگیت (لوله پلی اتیلن فاضلاب ساختمان) (Double Wall) برای کاربردهای فاضلابی و لوله های اسپیرال (Spiral Corrugated) برای قطرهای بزرگ تر استفاده می شوند. برای اطلاعات بیشتر مقاله لوله کاروگیت چیست؟ راهنمای جامع برای شناخت و انتخاب را بخوانید.
۱.۲ مزایا نسبت به لوله های سنتی
- وزن سبک: تا ۹۰٪ سبک تر از بتن.
- نصب سریع: بدون نیاز به جرثقیل های سنگین.
- انعطاف پذیری: تحمل نشست زمین تا ۵٪.
- مقاومت در برابر خوردگی: مناسب برای محیط های اسیدی و قلیایی.
- هزینه کمتر: کاهش ۳۰ تا ۵۰٪ هزینه های حمل و نصب.
۱.۳ کاربردها
- شبکه فاضلاب شهری و روستایی
- زهکشی جاده ها و زمین های کشاورزی
- انتقال آب باران و سیلاب
- پل های موقت و کانال های زیرزمینی
- خطوط انتقال گاز و مخابرات
بخش دوم: استانداردها و الزامات فنی
قبل از شروع نصب، رعایت استانداردها الزامی است:
- استاندارد ملی ایران: ISIRI 9115 (لوله های پلی اتیلن کاروگیت)
- استاندارد بین المللی: DIN 16961, ASTM F894, EN 13476
- کلاس سختی حلقوی (Ring Stiffness): حداقل SN4 (۴ kN/m²) برای عمق کم و SN8 یا SN16 برای عمق بیش از ۳ متر.
- ضخامت دیواره: بر اساس قطر و عمق دفن تعیین می شود (جدول استاندارد ارائه شود).
| قطر اسمی (mm) | کلاس SN4 (mm) | کلاس SN8 (mm) |
| ۲۰۰ | ۲.۵ | ۳.۵ |
| ۴۰۰ | ۳.۵ | ۵.۰ |
| ۸۰۰ | ۵.۰ | ۷.۵ |
بخش سوم: ابزار و تجهیزات مورد نیاز
۳.۱ تجهیزات اصلی
- بیل مکانیکی یا بیل دستی (برای حفاری)
- لیزر تراز یا تئودولیت (برای شیب دهی)
- دستگاه جوش اکستروژن یا الکتروفیوژن
- وینچ یا جرثقیل سبک (برای لوله های بزرگ)
- پمپ آب کش (برای تخلیه آب ترانشه)
۳.۲ مواد مصرفی
- لوله کاروگیت و اتصالات (کوپلینگ، زانویی، سه راهی)
- واشر لاستیکی (EPDM)
- بستر شنی یا شن نخودی (ضخامت ۱۵–۳۰ سانتی متر)
- خاک پرکننده فشرده (بدون سنگ تیز)
- نوار هشدار (Warning Tape)
بخش چهارم: مراحل نصب لوله کاروگیت (گام به گام)
مرحله ۱: برنامه ریزی و طراحی
- مطالعه نقشه: تعیین مسیر، شیب (حداقل ۰.۵٪)، عمق دفن (حداقل ۱ متر زیر سطح زمین).
- محاسبه بار: استفاده از نرم افزارهایی مانند PIPESTRESS یا فرمول های AASHTO.
- دریافت مجوز: از شهرداری، آبفا یا راهداری.
مرحله ۲: حفاری ترانشه
- عرض ترانشه: قطر لوله + ۵۰ سانتی متر (حداقل ۷۰ سانتی متر).
- عمق: بر اساس نقشه + ۳۰ سانتی متر برای بستر.
- شیب دیواره: ۱:۱ برای خاک معمولی، ۱:۲ برای خاک سست.
- تخلیه آب: در صورت وجود آب زیرزمینی، از پمپ استفاده شود.
نکته ایمنی: نصب تابلوهای هشدار، استفاده از کلاه و جلیقه، جلوگیری از ریزش خاک.
مرحله ۳: آماده سازی بستر
- تمیز کردن کف ترانشه از سنگ و ریشه.
- ریختن لایه شن نخودی (۱۵ سانتی متر) و تراز کردن با شیلنگ تراز.
- فشرده سازی با غلتک دستی (۹۵٪ تراکم پروکتور).
مرحله ۴: حمل و قرارگیری لوله
- لوله ها را با تسمه پارچه ای جابه جا کنید (نه زنجیر).
- از انتهای پایین ترانشه شروع کنید.
- لوله ها را به صورت موازی با ترانشه قرار دهید.
مرحله ۵: اتصال لوله ها
روش های اتصال:
- کوپلینگ لاستیکی (Push-fit):
- واشر را در شیار اول قرار دهید.
- لوله دوم را با فشار یکنواخت وارد کنید.
- از اهرم یا جک دستی برای لوله های بزرگ استفاده شود.
- جوش اکستروژن:
- سطوح را تمیز و خشک کنید.
- با دستگاه اکستروژن، مفتول HDPE را ذوب و پر کنید.
- زمان سرد شدن: ۱۵–۳۰ دقیقه.
- الکتروفیوژن (برای فشار بالا):
- کوپلینگ الکتروفیوژن را قرار دهید.
- با دستگاه جوش، جریان الکتریکی اعمال کنید.
تست نشتی اتصال: با فشار هوا (۰.۵ بار) به مدت ۵ دقیقه.
مرحله ۶: پر کردن و فشرده سازی
- لایه اول (تا بالای لوله): خاک نرم یا شن (۳۰ سانتی متر).
- فشرده سازی لایه ای (هر ۳۰ سانتی متر).
- نصب نوار هشدار در ارتفاع ۳۰ سانتی متر از بالای لوله.
- پر کردن نهایی تا سطح زمین.
مرحله ۷: تست نهایی
- تست هیدرواستاتیک: پر کردن لوله با آب و اعمال فشار ۱.۵ برابر فشار کاری به مدت ۲ ساعت.
- تست نفوذپذیری: حداکثر افت فشار ۰.۱ بار.
- بازرسی تصویری: با دوربین CCTV برای لوله های بزرگ.
بخش پنجم: نکات ایمنی و زیست محیطی
۵.۱ ایمنی کارگران
- آموزش کار با دستگاه جوش.
- استفاده از ماسک در هنگام جوشکاری.
- جلوگیری از کار در ترانشه عمیق بدون شمع بندی.
۵.۲ حفاظت از محیط زیست
- جمع آوری ضایعات پلاستیکی.
- جلوگیری از ریزش خاک به رودخانه.
- استفاده از لوله های بازیافتی (در صورت امکان).
بخش ششم: مشکلات رایج و راه حل ها
| مشکل | علت | راه حل |
| نشتی در اتصال | واشر نامناسب | تعویض واشر و تست مجدد |
| نشست لوله | بستر ضعیف | حفاری مجدد و بسترگذاری |
| تغییر شکل لوله | فشار زیاد خاک | استفاده از کلاس SN بالاتر |
| انسداد | رسوبات | شستشو با فشار آب |
بخش هفتم: نگهداری و بازرسی دوره ای
- بازرسی سالانه: با دوربین CCTV.
- شستشوی دوره ای: هر ۳–۵ سال.
- تعمیرات: برش بخش معیوب و جوشکاری مجدد.
نتیجه گیری
نصب لوله کاروگیت، فرایندی دقیق اما قابل اجرا با رعایت استانداردها و نکات فنی است. این لوله ها با کاهش هزینه ها، افزایش سرعت اجرا و دوام بالا، آینده شبکه های زیرزمینی را شکل می دهند. پیمانکاران با رعایت مراحل فوق — از طراحی تا تست — می توانند پروژه ای ایمن، اقتصادی و پایدار تحویل دهند.
توصیه نهایی: همیشه از مهندس ناظر مجرب استفاده کنید و از محصولات دارای گواهینامه استاندارد (مانند نشان استاندارد ایران) بهره ببرید. نصب صحیح، تضمین کننده عمر ۵۰ ساله این سیستم است.
